洋縣楊溪河水庫除險加固工程（小2型水庫）
詳細介紹：
洋縣楊溪河水庫除險加固工程（小2型水庫）
工程位置
楊溪河水庫位于漢中市洋縣磨子橋鎮金土村附近的楊溪河上，楊溪河屬于漢江右岸一級支流沙河支溝上。是一座以灌溉為主，兼有防洪的Ⅴ等小（2）型水利樞紐工程。楊溪河流域處在洋縣縣城西南11km，屬于漢江右岸一級支流沙河支溝上，壩址控制流域面積2.9km2。
楊溪河水庫建成后，為洋縣磨橋子鎮農業經濟發展、提高灌區糧食產量發揮了重要作用。楊溪河水庫與沙河水庫聯合興利調度，對于提高沙河水庫灌區農業灌溉保證率具有重要的現實意義。同時，保護2個行政村、210間房屋、80戶313口人、850畝農田及各類通信及電力設施等，水庫一旦潰壩失事，將對下游居民生命財產和國家財產造成巨大損失。
主要特性指標
楊溪河水庫于1959年10月開工興建，1960年12月基本完工并投入運行。水庫原設計按照20年一遇洪水設計，200年一遇洪水校核，總庫容60萬m³，興利庫容51.8萬m³，滯洪庫容5萬m³，死庫容3.2萬m³，設計灌溉面積1100畝，是一座以灌溉為主，兼有防洪等綜合利用的Ⅴ等小（2）型水庫。1960年12月竣工運行至今運行61年。
水庫樞紐由擋水建筑物、泄水建筑物及放水建筑物三部分組成。
一、擋水建筑物
擋水建筑物為均質土壩，壩頂高程534.80m，最大壩高23.5m，壩頂寬3.5m，壩頂總長78.21m，大壩迎水坡為二級坡，自上而下在534.8m～532.00m高程坡比為1:1.7，532.00m高程以下坡比為1:2.8；下游背水坡為二級坡，分別是1:1.8和1:2.25，壩趾設梯形棱體排水，排水棱體頂部有砌石明渠從右岸向左岸通過，左右壩肩均設有排水體，馬道上亦設有，在左壩肩設有踏步。
二、泄水建筑物
泄水建筑物為開敞式溢洪道，溢洪道位于大壩右岸，總長90.8m。其進口引渠段長13.45m，為矩形斷面，兩側為直立的混凝土八字形翼墻；控制段長1.5m，堰型為實用堰，堰頂高程530.80m，堰寬6m；泄槽段長12.96m，矩形斷面，坡比i=0.04；陡坡段長31.56m，矩形斷面，坡比i=0.56；陡坡底部接底流消能消力池，池長15m，池深1m，消力池下游段采用鉛絲石籠護底接入下游河道。溢洪道20年一遇設計洪水下泄流量12.1m³/s，200年一遇校核洪水下泄流量23.9m³/s。
三、放水建筑物

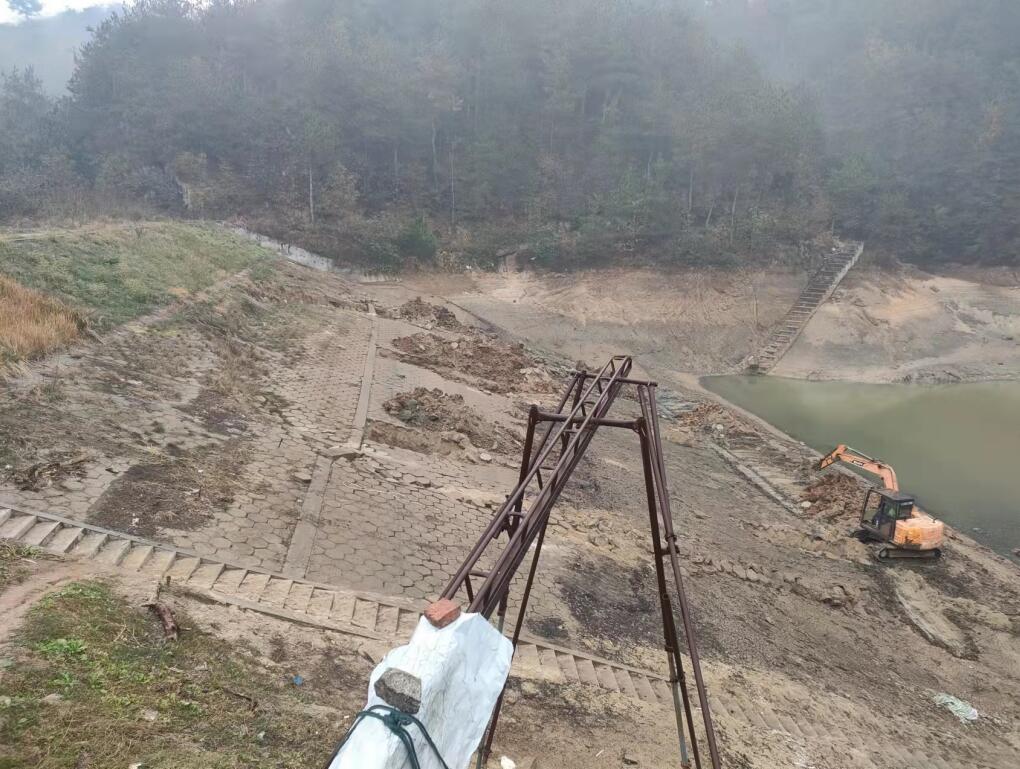

放水設施由分級臥管和輸水涵洞組成，臥管布置在壩前右岸岸坡，其通氣管高程為531.90m，從530.80m正常蓄水位至臥管底部共布置24級臥管進水口，每級進水口高差40cm。輸水涵洞為城門洞形式，凈高0.8m，凈寬0.9m。
除險加固內容
1大壩加固設計
（1）迎水坡坡面加固設計
經地質報告，本次滑坡體最大深度為7.0m，本次擬對滑坡體全部清除，清除厚度按8.4m考慮；原加固體及滑坡前緣處于淤泥層，淤泥層為高壓縮性，低承載力，不能滿足抗滑要求，對淤泥層進行開挖；為確保填筑土與原壩體土接縫良好，壩體開挖成臺階狀，迎水坡設計坡比為1:3.0；在迎水坡坡角設置漿砌石擋墻，提高加固體的穩定性。
大壩填筑土料場位于左岸山頂?shù)耐临|(zhì)臺塬上，距離壩址1.5～2.0km，主要選用漢江高階地表層的上更新統洪積粉質粘土，料場有用層厚度穩定，且位于地下水以上，開采運輸條件良好。由土料試驗成果可知，土料除粘粒含量和塑性指數偏高外，其余各項指標符合規程的質量技術要求。根據設計規范要求，粘粒含量過高不宜直接作為填筑土料，摻砂混合使用。
填筑土料的擊實試驗最大干密度的均值為1.69g/cm3，最優含水率為21.8%，對土壩碾壓土料的技術要求，滲透系數要求小于1×10-4cm/s，壩體填筑土的最大干密度為1.59g/cm3，壩體的壓實系數取為0.95。
（2）迎水坡坡腳加固設計
本次在迎水面坡腳設置M7.5漿砌石擋墻，其基礎坐落在壩體土上。
M7.5漿砌石擋墻采用仰斜式擋土墻，墻頂高程519.00m，擋墻總高2.5m，墻頂寬度0.80m，頂部做C20混凝土壓頂，墻底寬度為1.8m，臨水坡坡度為1：0.4，背水坡為直墻。擋墻沿縱向每隔10m設一道沉降縫，縫寬2.0cm，縫內填塞L-600型高密度聚乙烯閉孔泡沫板，詳見設計圖。
（3）迎水坡坡面設計
本次除險加固擬對上游壩坡滑坡體挖除，重新碾壓填筑大壩上游壩體，大壩迎水坡邊坡設計為1:3.0，531.30m（正常蓄水位+0.5m）高程以上壩坡進行草皮護坡，531.30m高程以下壩坡采用C20混凝土網格內鑲干砌塊石的護坡形式砌護至壩頂，護坡下設置反濾層防止波浪淘刷帶走壩體填土。
C20混凝土網格間排距為10m，固定迎水坡砌護工程，干砌石厚度為30cm，干砌石護坡下鋪設20cm厚碎石墊層、10cm厚粗砂墊層。護坡左壩肩附近設置1.0m寬踏步，用于檢修及查看記錄庫區水尺水位。
（4）壩頂設計及壩肩擋墻設計

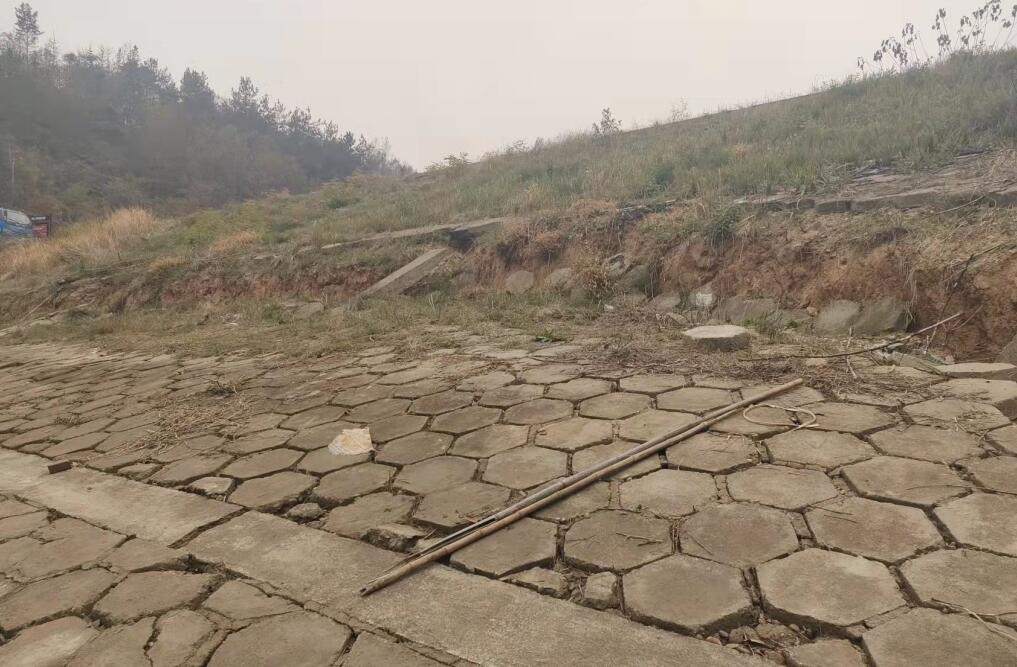

壩頂選用10cm厚正六邊形混凝土砌塊護面，底部基層為2cm厚M10砂漿墊層。壩頂面積為504m²，其中壩頂?shù)缆?74m²。
壩肩擋墻出現大裂縫，現對原擋墻進行拆除，新建M7.5擋墻，擋墻長度為22m，其中墻高范圍為2～4m，臨水側坡比為1:0.4，背水側1：0.05，頂寬0.8m，基礎采用1.0m高M(jìn)7.5漿砌石條形基礎。
2大壩安全監測設計
本工程的工程觀測內容主要是樞紐工程水文觀測、壩前庫水位、大壩變形觀測、滲流量觀測。
3管理站加固設計和臥管道路改造
現狀大壩右岸管理站屋面有漏水現象，本次涉及對屋面進行拆除，重新采用鋼結構樹脂瓦加固屋面，加固屋面面積為40m2。屋面做法采用09J202-1坡屋面建筑構造中P26②做法施工。
現狀臥管道路長度為76.5m，現對臥管道路進行改造，選用10cm厚正六邊形混凝土砌塊護面，底部基層為2cm厚M10砂漿墊層。
